2000噸液壓機為什么要涉及鎖緊回路？
瀏覽： 發布日期：2017-10-20
2000噸液壓機為什么要涉及鎖緊回路？
為了使工作部件能在任意位置上停留,以及在停止工作時,防止在受力的情況下發生移動,可以為2000噸液壓機設計鎖緊回路。

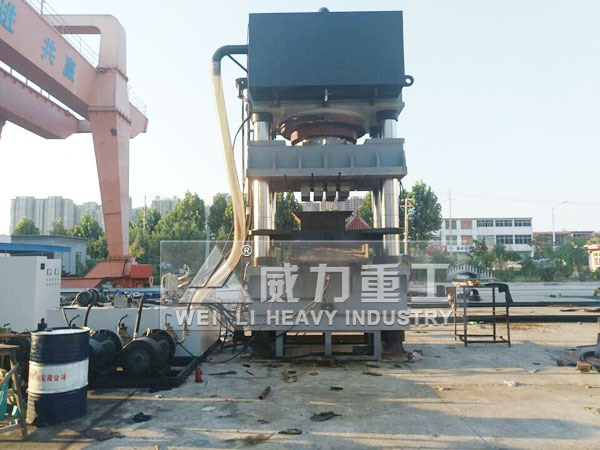

2000噸液壓機裝配現場
2000噸液壓機液壓系統采用O型或M型機能的三位換向閥,當閥芯處于中位時,液壓缸的進、出口都被封閉,可以將活塞鎖緊,這種鎖緊回路由于受到滑閥泄漏的影響,鎖緊效果較差。
液控單向閥鎖緊回路
圖7-25是采用液控單向閥的鎖緊回路。在液壓缸的進、回油路中都串接液控單向閥(又稱液壓鎖),活塞可以在行程的任何位置鎖緊。其鎖緊精度只受液壓缸內少量的內泄漏影響，因此，鎖緊精度較高。
2000噸液壓機采用液控單向閥的鎖緊回路,換向閥的中位機能應使液控單向閥的控制油液卸壓(換向閥采用H型或Y型),此時,液控單向閥便立即關閉,活塞停止運動。假如采用O型機能,在換向閥中位時,由于液控單向閥的控制腔壓力油被閉死而不能使其立即關閉,直至由換向閥的內泄漏使控制腔泄壓后,液控單向閥才能關閉,影響其鎖緊精度。
