4000噸四柱式汽車縱梁成型聯動液壓機



　　4000噸四柱式汽車縱梁成型聯動液壓機整機介紹：



　　4000噸四柱式汽車縱梁成型聯動液壓機是山東威力重工機床有限公司為國外客戶量身定做的壓制汽車大梁、汽車縱橫梁壓力機，大噸位長跨度多缸聯動汽車縱梁壓制成型液壓機，屬于液壓機技術領域。它包括工作臺、上橫梁和滑塊；所述滑塊設置在工作臺和上橫梁之間的立柱上，通過安裝在上橫梁上的油缸驅動；所述立柱具有10根，均分為五組，沿工作臺的長度方向間隔設置，每組的兩根立柱分別設置在工作臺寬度方向的兩端；所述工作臺設有貫穿其上下表面的頂出孔，頂出孔內安裝頂出缸，頂出缸連接有頂出塊。本實用新型通過增加立柱數，以及改進驅動力方式，使得液壓機能夠滿足大型工件，如汽車縱梁的壓制工作；并且該液壓機還進一步解決壓制后的成型件不易取下的問題。

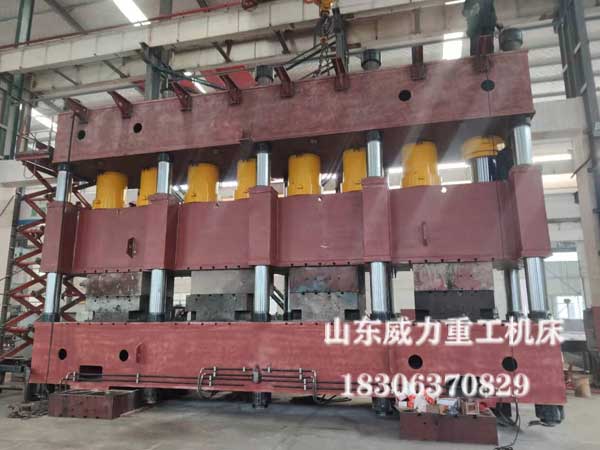

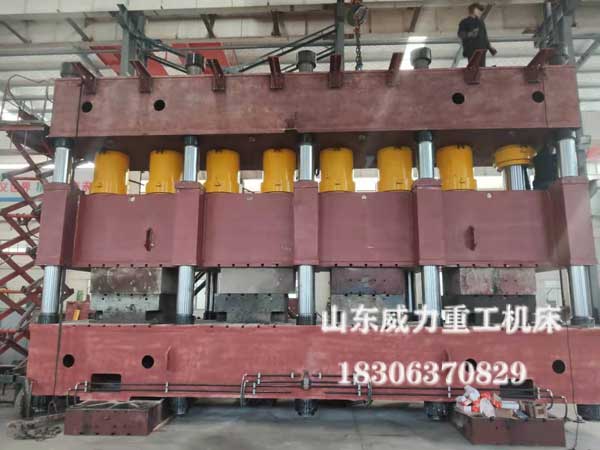

4000噸四柱式汽車縱梁成型聯動液壓機裝配圖

　　4000噸四柱式汽車縱梁成型聯動液壓機主要技術參數：

產品名稱	單位	YW87系列汽車縱梁成型液壓機
型號		YW87-4000
公稱力	kN	40000
回程力	kN	1110×6
頂出力	kN	520×12
活動橫梁行程	mm	1000
頂出行程	mm	300
活動橫梁距工作臺最大距離	mm	1600
工作臺尺寸	mm	1400X8000
外形尺寸	mm	12010×3200×4620
主電機功率	kW	75×6

　　機器性能特點：



　　■具有柱式和框架式兩種結構形式。本機為四柱式結構，立柱表面經中頻淬火處理，強度好、硬度高，耐磨抗拉傷。



　　■可實現多機聯動，同步精度高；也可實現單機工作，工藝選擇靈活。



　　■液壓系統采用插裝閥、同步閥或比例伺服閥集成系統，動作靈敏可靠。



　　■滑塊行程采用進口位移傳感器檢測發訊，閉環控制，電液比例泵執行，油缸同步效果好，滑塊抗偏載能力較強。



　　■機床設有獨立的電器柜，采用日本三菱PLC+觸摸屏控制，通過操作面板實現集中操作，半自動狀態下動作規范分定壓和定程兩種方式，定壓狀態具有保壓延時和自動返程功能。



　　■機床設有雙手操作、多處急停，過載保護、偏載保護、安全護欄等安全措施

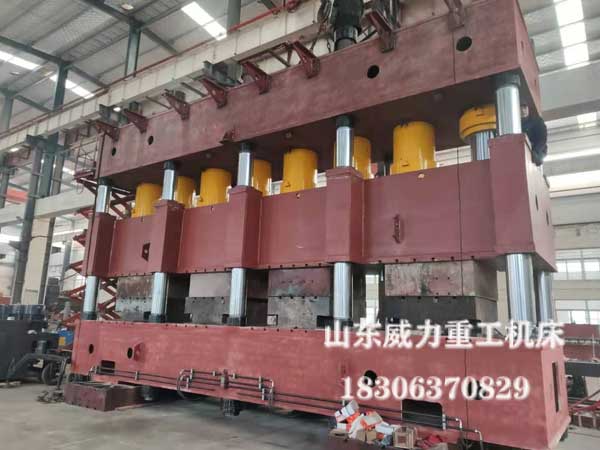

4000噸汽車大梁成型液壓機

　　適用領域：



　　本系列液壓機主要適用于各類汽車縱梁的壓制成形及類似工藝用途，也可用于其它金屬件的壓制、成形、擠壓等。
