溢流閥在四柱液壓機中的作用？



　　溢流閥是四柱液壓機泵站中一個重要的控制元件。他在液壓站中主要起到調壓溢流、安全保護、遠程調壓、使泵卸荷及使液壓缸回油腔形成背壓等多種作用.

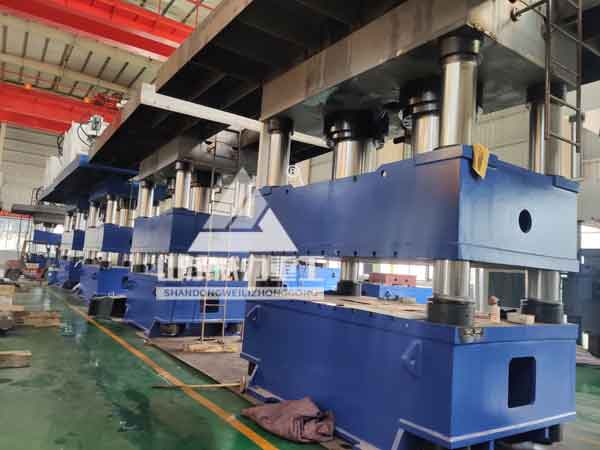

1000噸四柱液壓機圖片

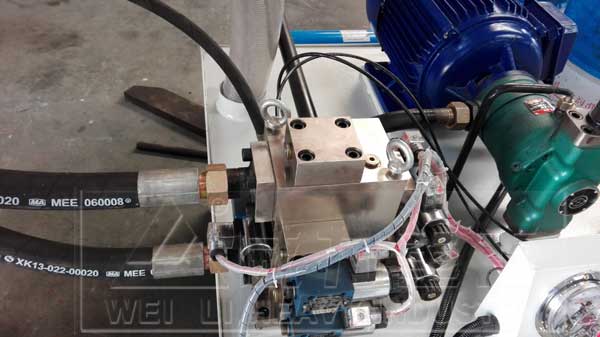

二通集成插裝閥

　　1.調壓溢流



　　四柱液壓機系統采用定量泵供油的節流調速時，常在其進油路或回油路上設置節流閥或調速閥,使泵油的一部分進人液壓缸工作，而多余的油須經溢流閥流回油箱。溢流閥處于其調定壓力下的常開狀態，調節彈簧的預緊力也就調節了系統的工作壓力。因此，在這種情況下滋流閥的作用即為溢流調壓。



　　2.安全保護



　　四柱液壓機系統采用變量泵供油時，系統內沒有多余的油需溢流，其工作壓力由負載決定。這時與泵并聯的滋流閥只有在過載時才需打開，以保障系統的安全。因此，這種系統中的溢流閥又稱為安全閥，是常閉的。



　　3.使泵卸荷



　　采用先導型滋流閥調壓的定量泵系統，當閥的外控口K與油箱連通時，其主閥芯在進口壓力很低時即可迅速抬起，使泵卸荷，以減少能量損耗。



　　4.遠程調壓



　　當先導型溢流閥的外控口(遠程控制口)與調壓較低的溢流閥(或遠程調壓閥)連通時，其主閥芯上腔的油壓只要達到低壓閥的調整壓力，主閥芯即可抬起溢流，從而實現遠程調壓。



　　溢流閥又稱安全閥，在裝配或使用中，由于O形密封圈、組合密封圈的損壞，或者安裝螺釘、管接頭的松動，都可能造成不應有的外泄漏。當四柱液壓機系統壓力超過規定值時，溢流安全閥頂開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
