YW22-20T龍門液壓機

　　20噸龍門液壓機簡介



　　山東威力重工生產的20噸龍門液壓機型號為YW22-20T.YW22-20T龍門液壓機由主機和液壓控制系統組成，液壓系統包括油箱、電機、高壓油泵、可調溢流閥、換向閥、壓力表、液壓缸等部分組成。



　　啟動電機，高壓油泵開始供油，由可調溢流閥調節系統壓力，壓力表顯示壓力數值，以達到使用要求。通過腳踏換向閥的腳踏板，實現液壓缸下降、回程及卸荷等功能，以滿足不同工況的要求。溢流閥起到可靠地過載保護作用，以保證整機結構及電機不會因壓力過載而損壞。



　　龍門液壓機廣泛用于機械行業的拆裝、成型、校直、拉伸、鈑金成型的壓制工作，并可對分角齒一次性冷鉚成型是現代汽車修理行業必備壓力設備。



　　龍門液壓機因其外形而得名，又被稱為龍門式液壓機、框架式液壓機、雙柱液壓機等。龍門液壓機生產廠家山東威力重工可根據用戶需求，定做10噸、20噸、40噸、63噸、100噸、160噸、315噸、500噸、800噸、1500噸、1600噸等多噸位龍門液壓機設備。龍門液壓機的噸位大小及各項配置要求均可設計定做生產。龍門液壓機廠家直銷，價格優惠合理。歡迎到廠實地考察訂購。

客戶量身定做的龍門液壓機

　　20噸龍門液壓機簡介技術參數

型  號	單位	YW22 -10T	YW22 -20T	YW22 -40T	YW22 -63T	YW22- 100T	YW22- 160T	YW22- 200T	YW22- 315T	YW22- 500T
公稱壓力	KN	100	200	400	630	1000	1600	2000	3150	5000
液體壓強	Mpa	25	25	25	25	25	25	25	25	25
滑塊行程	mm	200	300	400	400	500	600	600	800	800
活塞底面至 工作臺距離	mm	350	400	500	600	700	800	900	1100	1200
工作臺尺寸 （左右×前后）	mm	300	300	400	800	1000	1000	1000	1000	1200
	mm	500	500	500	500	500	500	600	800	800
主電機功率	KW	1.1	2.2	4	5.5	7.5	7.5	11	15	22

　　威力重工20噸龍門液壓機車間實物展示

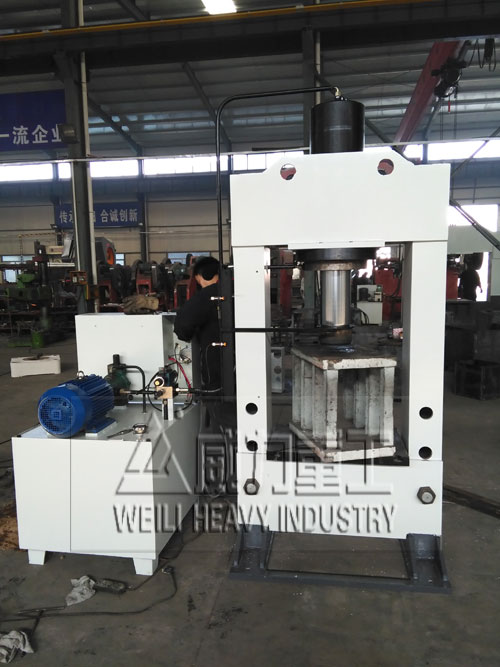

20噸龍門液壓機車間實物

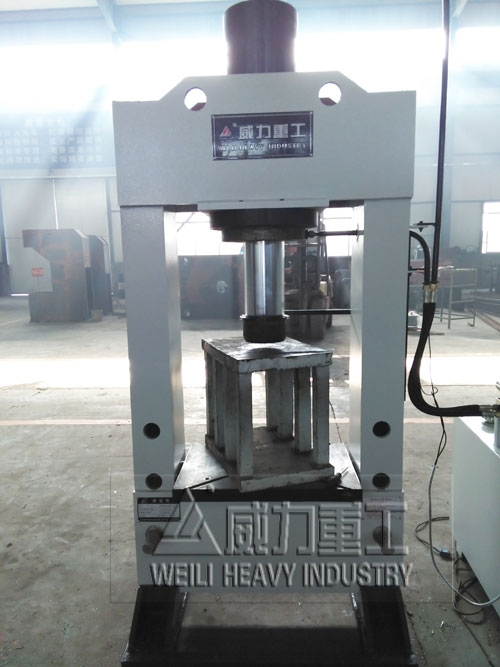

YW22-20T龍門式油壓機

　　20噸龍門液壓機性能特點



　　1.該類產品的主機采用組合框架龍門式高鋼度機身結構，既有壓頭常規壓制，又有壓頭和工作臺可移動及回轉壓制結構，滿足不同尺寸的各類厚板成型加工精度的需要。



　　2.液壓控制系統由專用插裝式集成閥組合進口比例泵及各種比例閥構成，壓頭的速度和壓力在參數規定的范圍內任意調整，具有可控的壓制過程.



　　3.電控系統由計算機與PLC控制，具有全行程的位置采集和檢測裝置，實現數字重載機械驅動和壓制的數字控制，并對壓制過程的參數進行設定、存儲、打印記錄等，保證厚板成型精度。



　　4.該產品具有起吊裝置和板材輸送輥道裝置，提高板材成型加工的效率；改產品還具有防止壓頭下溜的液壓鎖裝置和異地遠程控制等功能。



　　龍門液壓機選裝配置



　　●沖裁緩沖裝置



　　●PLC觸摸屏控制分流



　　●快速行程充液裝置



　　●20T--1000T可特殊訂貨



　　●下頂缸選裝



　　龍們油液機機器使用條件



　　工作環境溫度：0-40



　　濕度：≤90%



　　冷卻水溫度：≤30℃



　　電源：三相四線



　　液壓油：46#抗磨液壓油



　　液壓機執行標準



　　1、液壓機設計制造按JB3818-1999《液壓機技術條件》



　　2、液壓機的安全按JB3915-85《液壓機安全技術條件》



　　3、液壓系統按GB3766-83《液壓系統通用技術條件》



　　4、液壓機的精度按GB9166-88《四柱油壓機精度》



　　5、配電柜按GB50054-95《低壓配電設計規范》



　　6、液壓機噪音按JB9967-99《液壓機噪聲限值》



　　質保及售后服務



　　1、供方提供符合合同標準的設備，以滿足需方的需求。



　　2、供方義務提供技術咨詢、人員培訓等服務。



　　3、設備質保期為12個月，質保期內非操作不當出現質量問題不予保修。
