YW32-40T小型液壓機由主機、液壓傳動系統、潤滑系統、冷卻過濾系統和電氣控制系統組成，整機的設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀，主要結構件采用鋼板焊接結構,鋼板采用國內知名企業生產的優質鋼板。結構件焊后經高溫回火、隨爐冷卻以徹底消除焊接應力；經我公司的德國科堡五面體龍門加工中心、意大利帕馬落地銑鏜床等進步設備進行加工，保證了整體機身外觀平整美觀、精度高、剛性好。

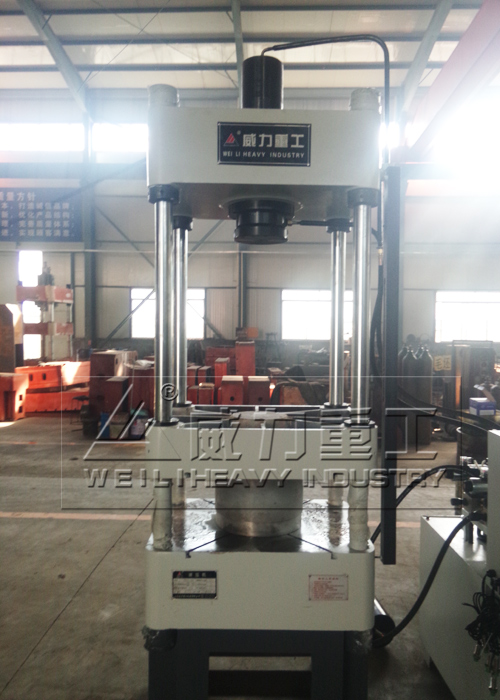

40噸小型液壓機實物圖

　　各油缸缸體均采用整體鍛鋼，以保證材質的均勻性，油缸在進口的專用油缸車床上精加工，油缸內孔精加工后滾壓，以提高表面硬度，增加耐磨性，滾壓后再衍磨，以提高表面粗糙度，保證其能夠達到進口密封件的要求精度。

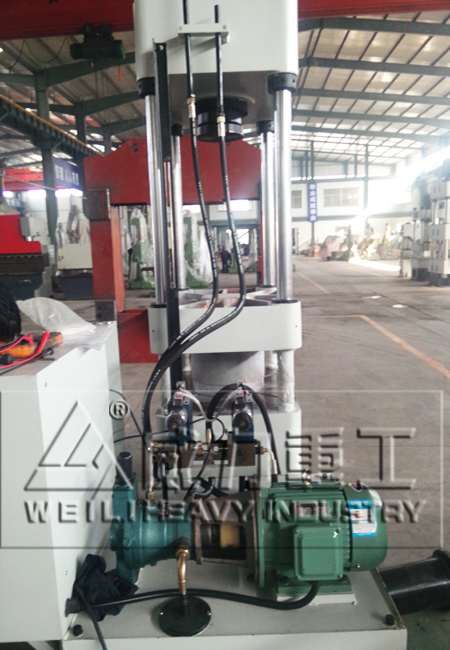

40t四柱液壓機側視圖

　　油缸等密封件采用進口優質密封圈，大大延長了密封件的使用壽命，并可有效避免壓機的漏油現象。使維修和更換密封更加方便。



　　主泵采用北京華德公司引進德國力士樂技術生產的A7V系列優質泵組（國內很好的油泵），提高了動作的可靠性及使用壽命，同時減少了液壓沖擊。輔助油泵采用低噪聲高壓雙聯葉片泵。

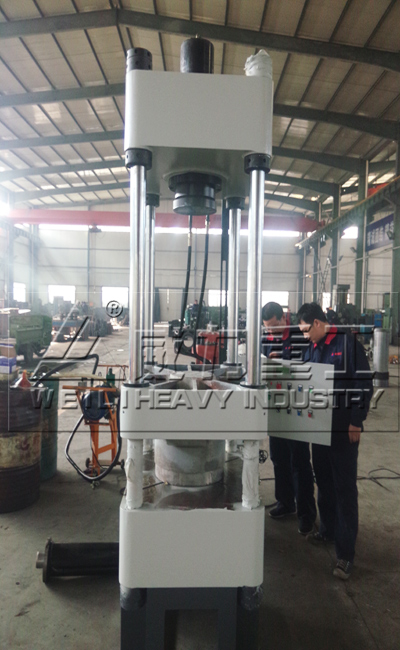

40噸小型液壓機電氣調試

型號：YW32-40T    系統壓力：31.5mpa    工作臺面尺寸：700x670    開口高度：1000mm    行程大小：450mm

　

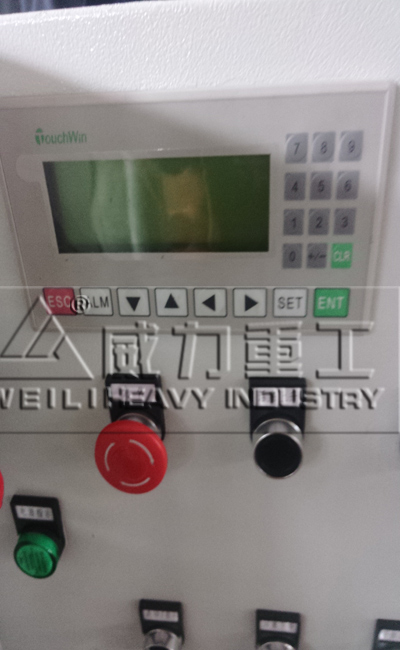

YW32-40T小型液壓機局部細節（電氣系統）



　

序號	名稱	生產商
1	插裝集成閥	山東濟寧泰豐液壓股份有限公司
2	先導電磁閥	山東濟寧泰豐液壓股份有限公司
3	高壓油泵	江蘇啟東市宏達高壓油泵制造有限公司
4	電機	山東貝得
5	行程開關（無觸點開關）	正泰電器
6	主令按鈕開關	正泰電器
7	壓力表	杭州壓力表廠
8	交流接觸器	正泰電器
9	控制變壓器	正泰電器
10	自動空氣斷路器	正泰電器
11	熱繼電器	正泰電器
12	時間繼電器	正泰電器
13	密封圈	浙江西普力

　　40噸小型液壓機操作方式：



　　本壓機設有調整、手動、半自動三種工作方式。



　　1)調整：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



　　2)手動：按壓相應的操作按鈕完成相應的工藝動作，當按靜止或到動作的行程限位運動停止。



　　3)半自動：按下按鈕完成一次工藝循環。



　　4)工藝動作設有一般工藝動作及拉伸工藝動作。



　　5)滑塊壓力控制應可進行無級調節。



　　40噸三梁四柱液壓機保養及維護：



　　1．工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。



　　2．40噸三梁四柱液壓機油液進行嚴格過濾后才允許加入油箱。



　　3．工作油液每一年更換一次，其中第一次更換時間不應超過三個月；



　　4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。



　　5．在公稱壓力40T下集中載荷很大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。



　　6．每半年校正檢查一次壓力表；



　　7．500噸三梁四柱液壓機較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。
