800噸四柱液壓機YW32-800T三梁四柱油壓機



　　800噸四柱液壓機部件介紹:



　　1.主機為三梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。



　　2.上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.



　　3.主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。



　　4.液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。



　　5.液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。



　　YW32-800T三梁四柱油壓機車間實物圖展示：

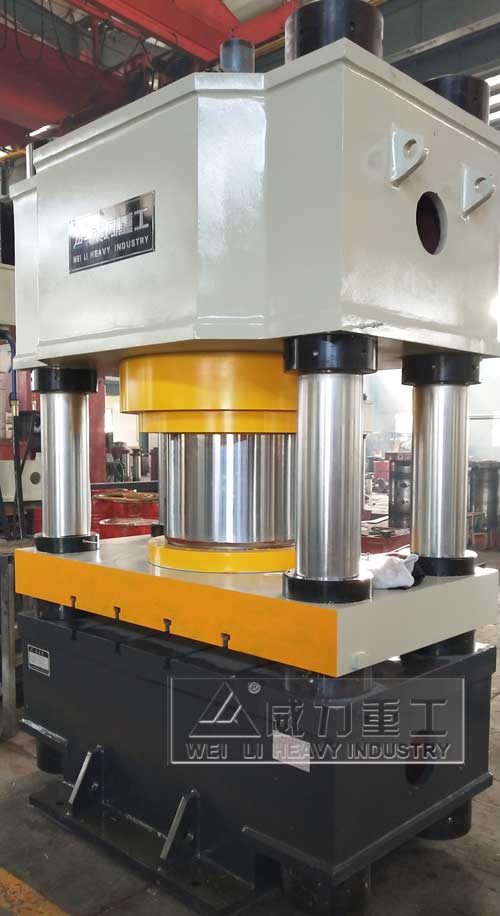

800噸三梁四柱液壓機

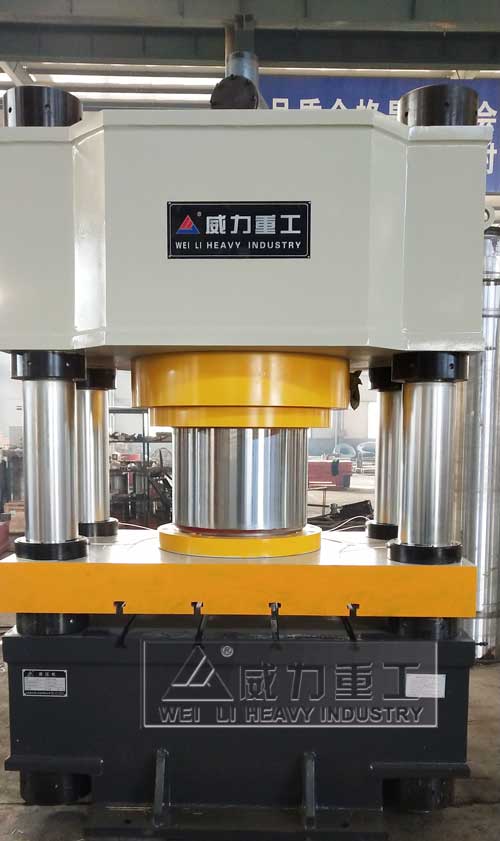

800噸四柱液壓機側視圖

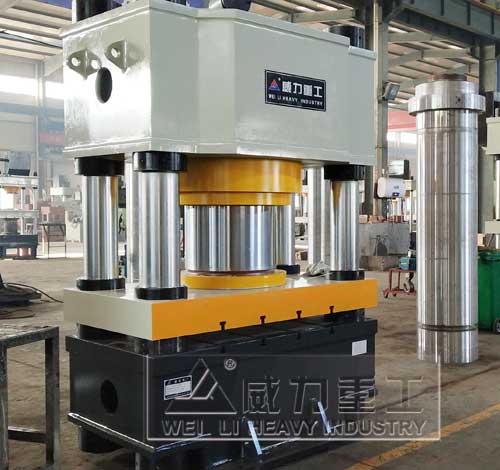

800噸三梁四柱油壓機

　　800噸四柱液壓機主要技術參數：



　　型號：YW32-800T;



　　系統壓力：31.5Mpa；



　　工作臺有效面積：1200x1000;



　　工作壓力：25Mpa;



　　液壓缸最大行程：300mm;



　　開口高度：500mm;



　　800噸液壓機特點：三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。



　　1：可訂做液壓機各種型號下頂缸



　　2：沖裁緩沖裝置



　　3：PLC觸摸屏控制分流



　　4：快速行程充液裝置



　　5：20T---1000T可根據客戶要求特殊定做



　　※功能：本系列液壓機適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等也可從事校正、壓裝、塑料制品及粉末制品的壓制成型。



　　800噸四柱油壓機設備使用條件



　　1、設備工作區域溫度：-20~60℃（±）



　　2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％



　　3、冷卻方式：水冷裝置



　　4、液壓系統使用介質：46號抗磨液壓油



　　溫馨提示：對于客戶的特殊要求，我們可以特別設計生產，最大限度滿足客戶的生產工藝要求。以上液壓機圖片均為實物拍攝，山東威力重工機床有限公司專業液壓機生產廠家，質優價廉！歡迎咨詢：18306370829地址：山東省滕州市春藤東路999號。
