800噸封頭成型液壓機

本設備為800噸封頭成型液壓機，架構為四柱三梁式，包括機架、液壓裝置和操作臺，所述機架由機座和固裝在

本設備為800噸封頭成型液壓機，架構為四柱三梁式，包括機架、液壓裝置和操作臺，所述機架由機座和固裝在該機座上的立柱構成，所述機座上設有工作臺，所述立柱上部通過立柱螺母......

咨詢熱線：18306370829

產品介紹

800噸三梁四柱液壓機

　　本設備為800噸封頭成型液壓機，架構為四柱三梁式，包括機架、液壓裝置和操作臺，所述機架由機座和固裝在該機座上的立柱構成，所述機座上設有工作臺，所述立柱上部通過立柱螺母固裝有上橫梁，立柱的中部通過調節螺母裝有活動橫梁，所述上橫梁頂部設有護欄，上橫梁上固定安裝有中間活塞缸和四個壓邊缸，所述中間活塞缸的上端設有充液閥，中間活塞缸的下端設有溢流閥和順序閥，中間活塞缸四周均勻分布有偶數個小活塞缸，連接中間活塞缸的活塞桿通過活動橫梁與模頭相連。液壓系統采用插裝閥集成系統，動作可靠、使用壽命長，液壓沖擊小，減小了連接管路上的泄漏點，適用于各類壓力容器封頭的冷、熱成型壓制。

800噸三梁四柱液壓機技術參數：（僅供參考）

項目		單位 Unit	YW32 -100T	YW32- 200T	YW32 -315T	YW32 -500T	YW32 -630T	YW32 -800T	YW32 -1250T	YW32 -2000T
公稱力		kN	1000	2000	3150	5000	6300	8000	12500	20000
回程力		kN	260	400	630	1000	1200	1200	2000	4000
頂出力		kN	--	400	630	1000	1600	2000	3150	3150
液體工作壓力		MPa	25	25	25	25	25	25	25	25
滑塊行程		mm	500	500	800	800	9000	900	800	800
頂出很大行程		mm	--	250	300	300	300	300	300	400
滑塊距工作臺很大距離		mm	700	800	1250	1200	1200	1400	1400	1400
滑塊行程速度	快下	mm/s	50	100	100	100	100	100	100	100
	工作	mm/s	5-10	5-12	5-12	5-12	5-12	5-12	5-12	5-12
	回程	mm/s	40	80	60	80	80	80	80	80
頂出行程速度	頂出	mm/s	--	80	80	80	80	60	70	70
頂出行程速度	退回	mm/s	--	100	100	100	100	100	100	100
工作臺有效面積	左右	mm	720	1000	1250	1400	1600	1500	2200	4000
工作臺有效面積	前后	mm	580	1000	1120	1400	1600	1500	1800	3000
大約外形尺寸	左右	mm	2160	2800	3200	4000	4200	4800	5000	6000
	前后	mm	580	1000	2500	1400	1600	1500	1800	3000
	高度	mm	2900	3000	4250	4500	5000	5500	6000	7000
電機功率		kW	5.5	7.5	18.5	37	37	37	74	90

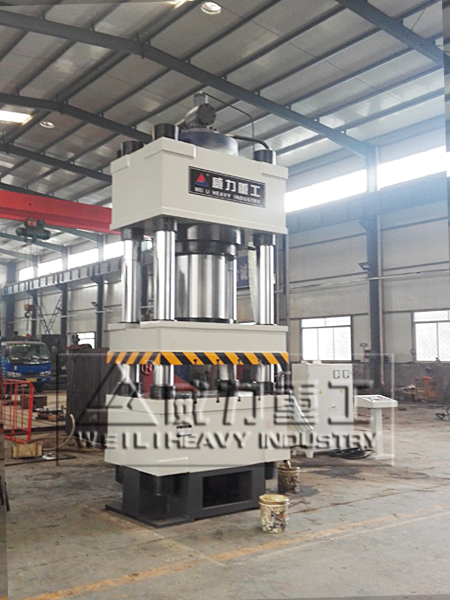

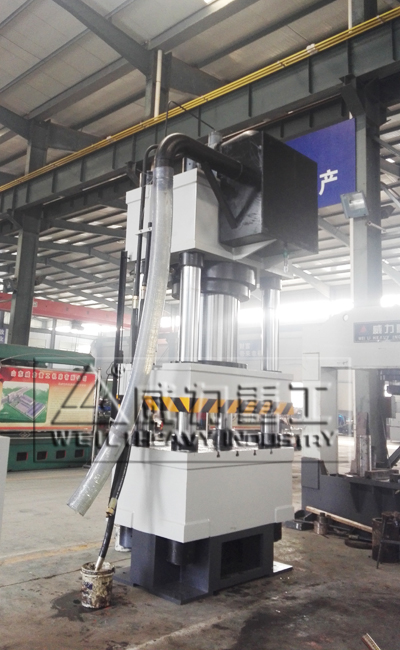

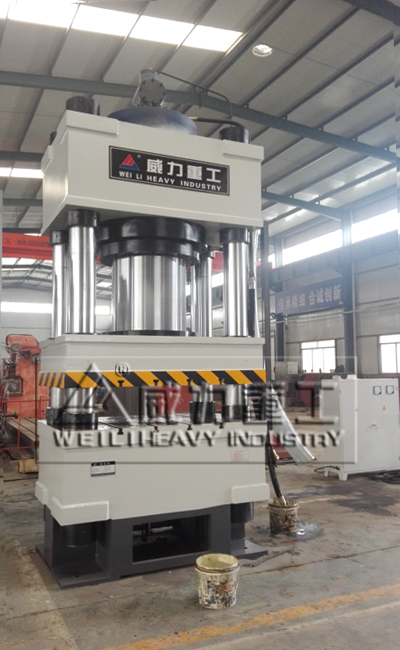

800噸封頭成型液壓機車間實物圖

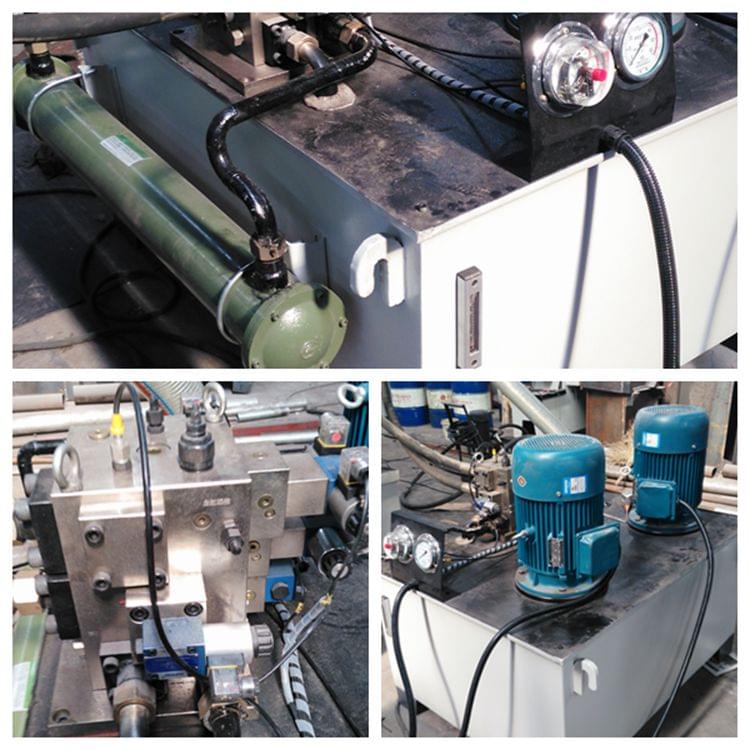

液壓泵站以及冷卻裝置

　　800噸封頭液壓機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸、頂出缸及允液系統。

　　1、機身

　　機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一究竟剛性桁架，滑塊則由四根立柱導向，在蹭作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。在滑塊下平面及工作臺上平面上，設有T形槽，可配M24的螺栓專供安裝工模具用。

　　在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上。滑塊中央的大孔，是用來裝主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。在鎖緊螺母和調節螺母上，均配有緊定螺釘的紫銅墊，機器調整好后，擰緊螺釘可防止螺母松動。

　　2、主油缸

　　主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有兩道向上，一道向下的孔用Yx形密封圈與缸壁密封；活塞頭的內圈與活塞桿的密封，是由兩道O形密封圈來實現，從而使缸內形成上下兩個油腔。在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有一道軸用Yx形密封圈，在導向套外圓上裝有兩道O形密封圈，以保證缸口部分的密封性能。缸口端采用可拆卸式的卡環聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。在主油缸的缸底上裝有充液閥，以螺紋聯接，并由O形密封圈密封。在缸體的上端面，裝有充液筒，用螺栓堅固聯接，并用耐油橡膠圈密封。

　　3、頂出油缸

　　頂出油缸的形式和作用原理與主油缸相同。缸底采用了卡鍵式結構，可以拆卸。在活塞頭的外圈，只布置兩道（一上一下）方向相反的孔用Yx形密封圈。在活塞桿外伸端的端面上，設有一個M36的標準螺紋孔，以供配置頂桿用。在缸體的上端面，有2-M12的標準螺孔，供吊裝頂出缸用。

　　4、充液系統

　　充液系統由充液閥和充液筒兩部分組成。當滑塊快速下行時，由于主油缸上腔的負壓而吸開充液閥的主閥，使充液筒內的大量油液流入主缸上腔，以使滑塊能順利的快速下行。卸壓時，控制油首進步入控制閥內，使其控制活塞克服彈簧力，推動卸荷閥芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，達到卸壓的目的。

　　在充液筒上部設有長形油標，用來觀察油位。充液筒踣的溢流管，把充液筒的容積分為兩部分：下部油液是供滑塊快速下行用的，上部容積則是容納滑塊回程時，主缸上腔排出的油液。在充液筒的側下部，裝有一閘閥，用于定期更換油液。

　　一、產品質量標準

　　1、以嚴格執行國家相關行業標準為質量底線,建立出高于國家標準的企業標準,每臺產品均由公司質檢部門驗收合格并將機床采購客戶檔案存檔保存。

　　2、全面推行ISO9001:2000和ISO14001:2004質量管理體系及環境管理體系,保證產品質量,確保在正常運輸情況下,產品驗收合格率百分之百。

　　3、實現質量承諾,讓客戶放心和滿意使用我公司產品,力求客戶滿意度達99%以上。

　　二、產品售后保障

　　1、產品質量嚴格按照JB／T8324.1－1996《國標機床精度檢驗》;JB/T8324.2－1996《行業標準技術檢驗》。并按合同條款認真履行;

　　2、我公司所提供的產品,質保期為1年,質保期內出現質量問題免費維修。超出質保期的維修只收取材料成本費,終身維護。

　　3、所用產品均實行標牌、合格證隨行制;

　　4、各省市建立專業的售前售后服務,隨時為用戶提供專業的技術咨詢、專業的售后保障;

　　5、產品或配件在安裝、調試過程中,一旦出現問題本著先處理問題的原則，再劃分責任。

　　三、產品交貨準則

　　1、嚴格按照合同規定,履行交貨時限,保證所提供設備的完整性,確保客戶如期安裝使用;

　　2、嚴格按照合同規定,指定交貨地點,交貨方式,確保貨物的安全性;

　　3、不論訂貨量大小,我公司承諾將保質保量完成供貨任務;

　　四、客戶服務準則

　　1、為客戶免費提供產品安裝指導和人員培訓;

　　2、;建立客戶檔案,定期進行產品使用的客戶回訪工作;

　　3、建立完善售前、售中、售后服務網絡,實行快速化服務。解決用戶在使用產品過程中遇到技術難題或其他問題時，讓客戶設備使用方面后顧之憂;

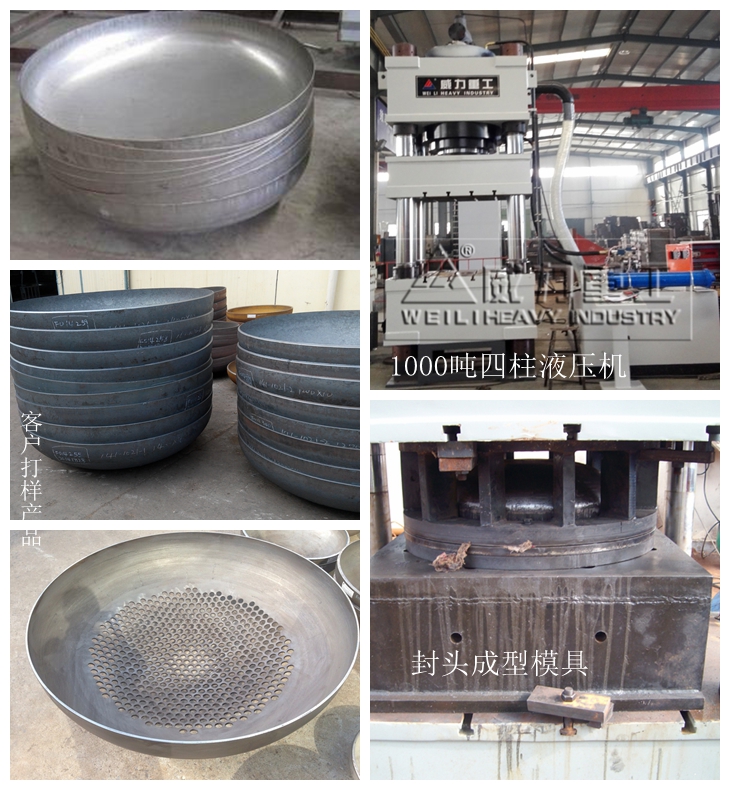

封頭成型案例

　　滕州液壓機廠家山東威力重工機床有限公司擁有大型落地鏜銑床、重型車床、銑床刨床等關鍵設備，工藝裝備進步，可設計生產4000噸以下各類四柱液壓機、框架單動薄板拉伸液壓機、雙動液壓機、單柱壓裝校直機、橋殼液壓機、鍛造液壓機、封頭液壓機、聯動液壓機、粉末制品液壓機、壓藥液壓機、車輪旋壓機、二百余個品種。源自臺灣進步的制程技術，締造卓越品質的進步設備質優價實，暢銷國內外。咨詢熱線QQ:2335650247電話：0632-5681708,183-0637-0829（微信號同手機）
