YW96K-5000T斗齒鍛造成型液壓機



　　YW96K-5000T斗齒鍛造成型液壓機是山東威力重工機床有限公司為客戶定做的一種專用熱鍛壓力機。機器采用立臥式組合框架結構，主要從事于斗齒的鍛造成型工藝。本機器采用PLC及觸摸屏控制，工藝動作可實現點動、半自動、自動多種操作方式。本機器的工作壓力、行程范圍均可根據工藝需要進行調整。



　　YW96K-5000T斗齒鍛造成型液壓機生產制造現場圖

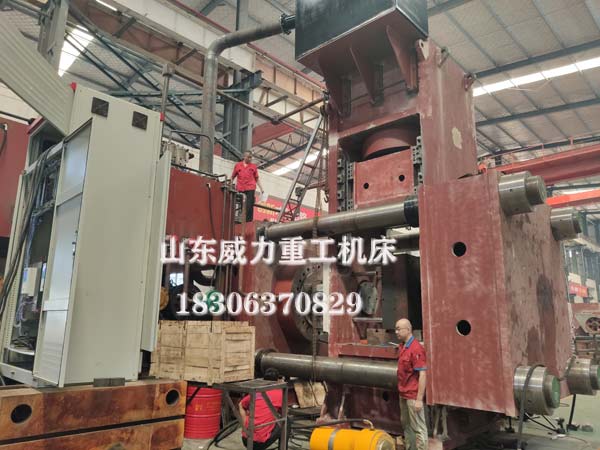

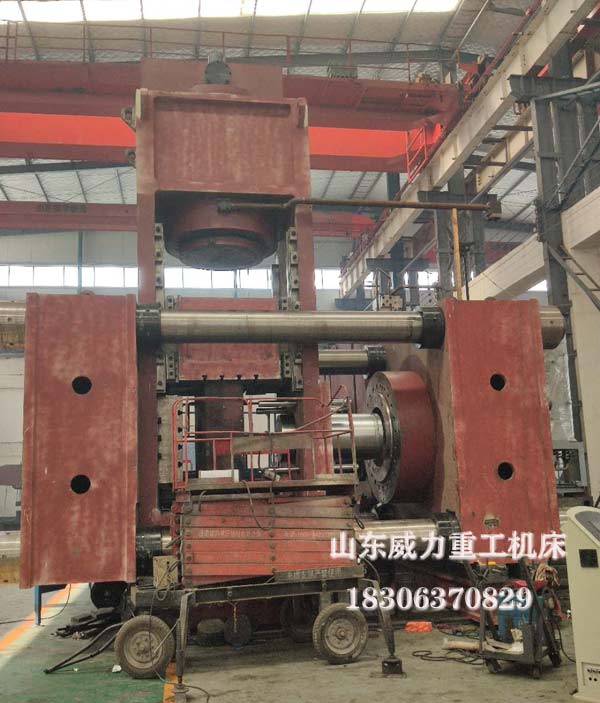

5000噸斗齒鍛造成型液壓機裝配圖

重型斗齒鍛造機

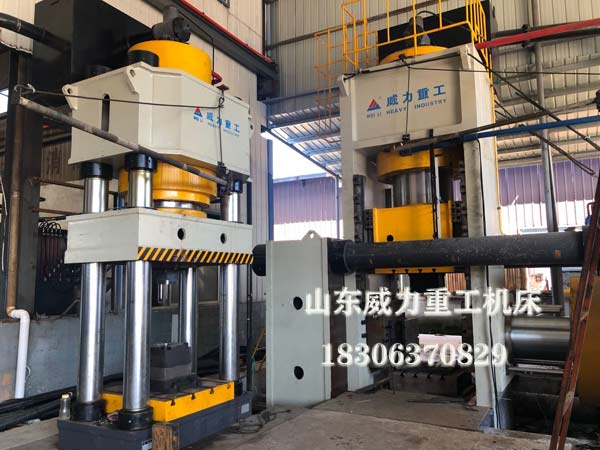

5000噸鍛造斗齒成型液壓機客戶現場圖

　　5000T斗齒鍛造成型液壓機設備結構



　　1、機器結構及性能概述



　　在主機的結構設計上充分吸收了國內外各主要廠家的產品優點和引進技術產品的精華，整機經過有限元優化設計和工業設計，注重壓機的整體性能與實用、耐用、高剛度和高可靠性，同時，又注重整機造型與色彩的宜人化設計風格。

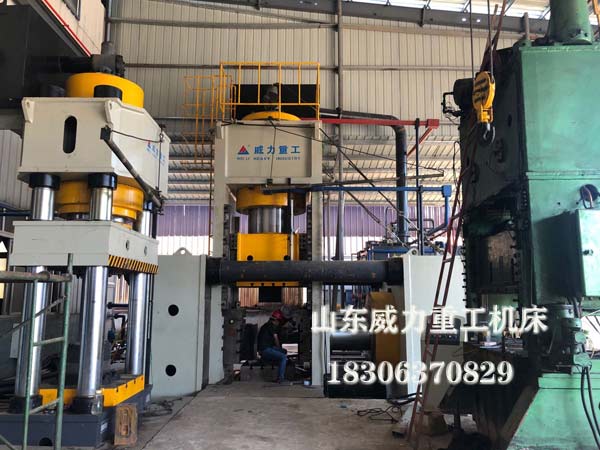

斗齒鍛造成型熱壓機客戶現場圖

　　1.1、機身：



　　機身各部件由鋼板焊接的結構件組成，焊后經時效震動消除焊接應力。其中下橫梁、支柱、上橫梁通過拉桿預緊（液壓預緊）構成組合框架；機身中間設有滑塊、滑塊導向采用斜楔式四角八面導軌，滑塊導板采用A3+CuPb10Sn10復合材料，支柱上的導軌采用可拆卸導軌。



　　1.1.1、上梁、底梁



　　上梁、底梁由Q235-鋼板焊接而成，焊后進行消除內應力處理，確保設備自身結構和精度穩定性。上梁上加工有主缸安裝孔。底梁內部安裝液壓缸。



　　1.1.2、支柱



　　支柱由Q235-鋼板焊接而成，焊后進行消除應力處理。支柱上安裝有可調的滑塊導向塊。



　　1.1.3、拉桿、鎖母



　　拉桿、鎖母材料均為45#鋼。拉桿與鎖母螺紋相配，通過超高壓預緊裝置預緊，鎖緊機身。



　　滑塊為鋼板焊接箱形結構,滑塊底面板為整塊鋼板，保證足夠的剛度和強度。滑塊采用四角八面導軌導向,在左右支柱上共設有4組導向塊，滑塊的導板在導軌上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與工作臺的平行度，調整方便,調整精度高，調整后精度保持性好,抗偏載能力強。導軌摩擦副一側為合金材料,另一側采用銅基合金材料。此外,導軌經淬火處理,硬度在HRC55以上，耐磨性能良好，使用壽命長。滑塊導軌面設有加油孔自動加油,以便潤滑運動部位。



　　1.2、油缸：



　　主噸位下壓2000噸油缸由單個油缸實現，采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理，鍍層5-10um，使用壽命長。活塞油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。

5000噸液壓機車間制造現場圖

　　2.電氣控制系統:



　　2.1、電氣系統由動力電路和控制電路組成。動力電路為380V、50HZ，擔負著油泵電機的起、停和保護。控制部分的核心功能由“PLC”可編程序控制器來承擔。根據工藝需要，由主令控制元件（選擇開關、按鈕等）發出的指令，依據行程開關、壓力繼電器等檢測元件所測得的信號，對機器的開關量、模擬量進行處理，驅動液壓先導閥等器件，實現對液壓執行元件－－油缸的壓力、位移的控制，進而完成機器的生產過程。



　　2.2、電氣系統有獨立的電氣控制柜和操作臺,其上有電磁閥工作指示燈及機器的工作狀態指示燈以及工作方式選擇開關和相關按鈕等。



　　2.3、設有一個活動按鈕站,位于機器的前側。



　　2.4、大功率電動機起動采用星形三角起動。



　　3．液壓部分：



　　液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。液壓站布置于主機右側。



　　3.1、液壓系統采用先進的插裝閥集成系統，該閥通流量大，抗污染，控制靈活，性能可靠，便于維修。電磁閥采用名優產品。



　　3.2、液壓系統工作壓力25Mpa，主閥門應為二通插裝閥。要求液壓系統設有過載保護裝置。



　　3.3、油箱為鋼板焊接結構，其上安裝有油位指示計、空氣濾清器等，油箱安裝時要進行酸洗、鈍化和防銹處理，配有油液過濾裝置，以保證工作油液的清潔度。



　　3.4、液壓管路系統應密封可靠，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表，然后涂防銹耐油漆。

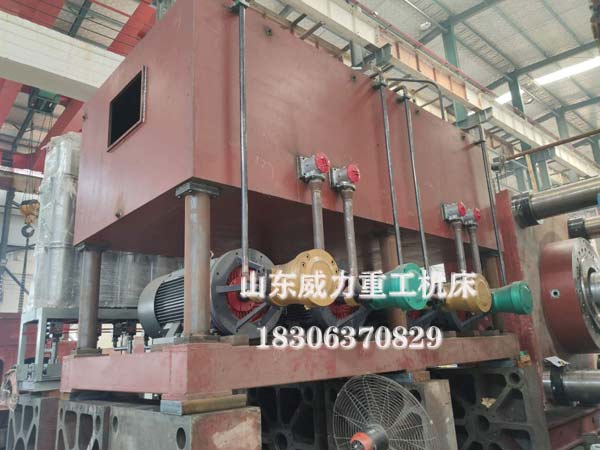

5000噸液壓機液壓站

　　4、設備安全保護措施



　　4.1、靜止及急停按鈕:發生異常時按“靜止”按鈕,壓力機工作全部停止,按“急停”按鈕,包括電機均停止運行。



　　4.2、雙手操作按鈕。雙手下行同步時限0.5～1S。



　　4.3、液壓雙支承保險回路:為防止滑塊失控下行,在活塞式主油缸下腔設置液壓支承雙保險閥回路,確保安全。設置液壓聯鎖回路,確保支承保險閥不打開時,主缸活塞就無法下行。



　　4.4、超載保護：液壓系統設有液壓安全閥，確保壓機不會超載工作而損壞壓機。



　　4.5、機器頂部設有維修平臺、梯子和圍欄，確保維修人員安全。

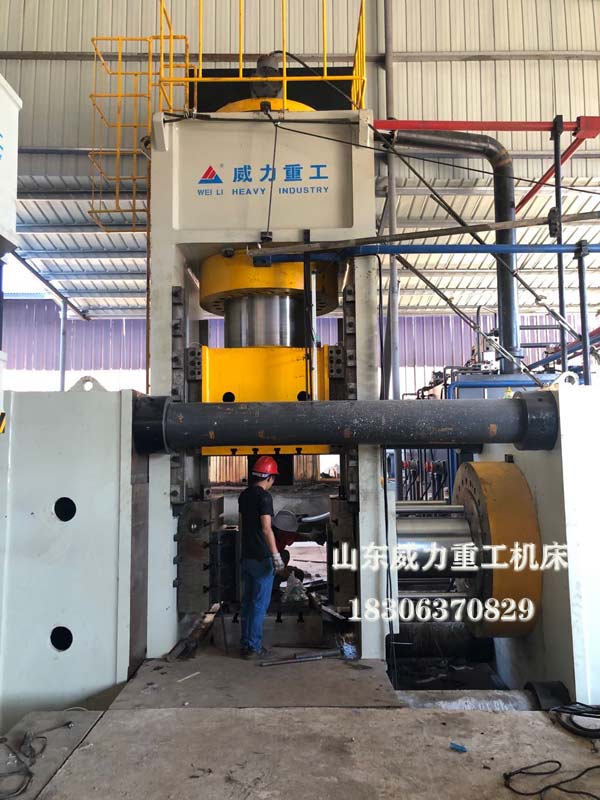

5000噸熱鍛機客戶現場圖

　　5、設備工作條件



　　5.1、電源：三相380Ｖ（±10％），50Hz。



　　5.2、工作環境溫度：-5～40℃,濕度：最大80％。
