400噸具有防爆要求的四柱壓力機

　　今天為大家介紹的這款400噸三梁四柱液壓機非同一般，它帶有防爆、自動報警裝置，是山東威力重工機床有限公司根據客戶要求量身定做的四柱壓力機設備，據了解，該機工程壓力4000KN,工作臺面大小為1700x1400mm,它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。



　　山東威力重工已有數十年的生產經驗和歷史，有資深專業工程師，本廠的規模、產品質量、生產技術在同行業中享有盛譽，產品出廠前都經過嚴格的檢驗和反復的測試，合格后方予出廠，所有產品均為實景拍攝，敬請放心購買，所售產品實行三包。



　　我司對產品的銷售和售后服務更是不遺余力，先后在北京、天津、沈陽、山東、浙江、廣州、上海、杭州、成都、長沙、西安、蘭州、徐州、常州、蘇州及江蘇地區建立了較為完善的集售前、售中、售后服務于一體的服務機構，竭盡所能滿足國內外客戶的需求。公司將堅持“質量第一、用戶至上”的宗旨，本著“銳意進取、敢為人先”的企業精神與國內外各界朋友，真誠合作，共創輝煌！液壓機價格歡迎咨詢銷售部郝經理：0632-5681708，18306370829。



　　高配置400噸三梁四柱液壓機詳細介紹



　　1、機器性能及結構概述



　　1.1、機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統等部件組成。上橫梁，滑塊，工作臺,均為優質Q235焊接件，焊后經高溫回火處理，消除焊接應力。立柱為優質45#鍛鋼，四立柱均表面中頻淬火鍍鉻處理，硬度達到HRC45~50.



　　1.2、壓制缸噸位是由一只400T活塞缸實現，缸體為優質45#鍛鋼，活塞桿經表面中頻淬火處理，硬度達到HRC45~50，使用壽命長。油缸主要密封件采用進口材料密封圈，確保密封可靠。



　　1.3、工作臺與滑塊上均有T形槽，以便于用戶模具安裝。

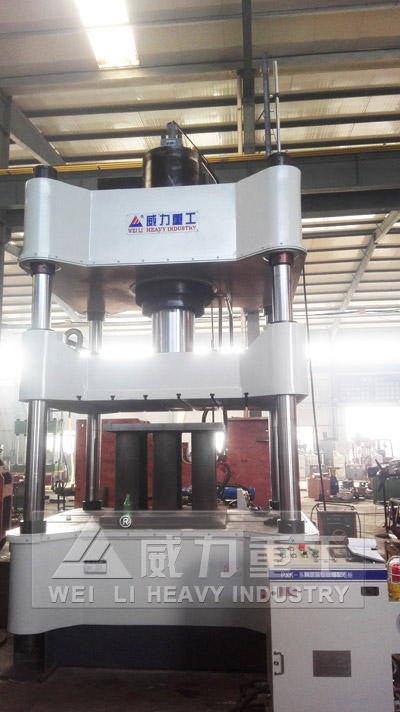

400噸四柱液壓機主機外觀

　　2、液壓系統



　　2.1、液壓系統裝置布置在機身右側和上側。



　　2.2、液壓系統采用插裝集成系統，動作靈敏、工作可靠、密封性能好等特點。



　　2.3、液壓泵油站由箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用密封式油箱，吸油區和回油區分開，油箱設有清洗窗口和放油塞，使清洗、放油方便。油泵吸油口裝有止通式吸油濾油器，確保油的清潔度，以保證油泵和閥的使用壽命。



　　2.4、液壓系統密封可靠，不滲漏；主要管路采用法蘭連接，管路設有防震措施（設防震管夾）。

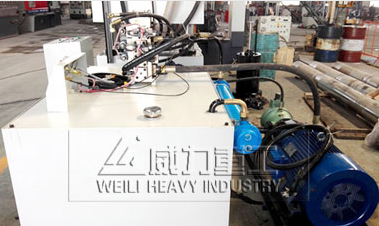

液壓站液壓系統

　　3、電氣控制系統



　　3.1、設有獨立的電氣柜，柜內裝有空氣開關、繼電器、PLC等電氣。



　　3.2、對壓機的各種報警信號，限位開關與壓機動作實現程序連鎖。



　　3.3、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。



　　3.4、設有一只移動的活動按鈕站。

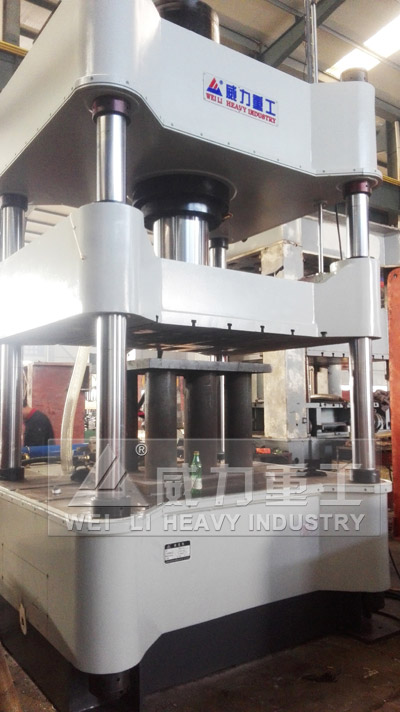

400噸四柱液壓機電氣防爆控制系統

　　4、壓機操作方式



　　4.1、壓機設點動、半自動兩種操作方式。



　　4.2、滑塊行程由行程控制裝置調整。



　　4.3、操作臺上的按鈕除完成壓機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。



　　5、安全保護



　　5.1、設置及停按鈕，按下及停按鈕，壓機立即停止。



　　5.2、滑塊在上、下限位處均有限位開關。



　　5.3、在活塞式油缸下腔設置液壓支承保險回路。



　　5.4、主缸下腔裝有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。



　　5.5、液壓系統中設有安全閥，確保壓機不會超載工作而損壞。



　　5.6、雙手操作按鈕。

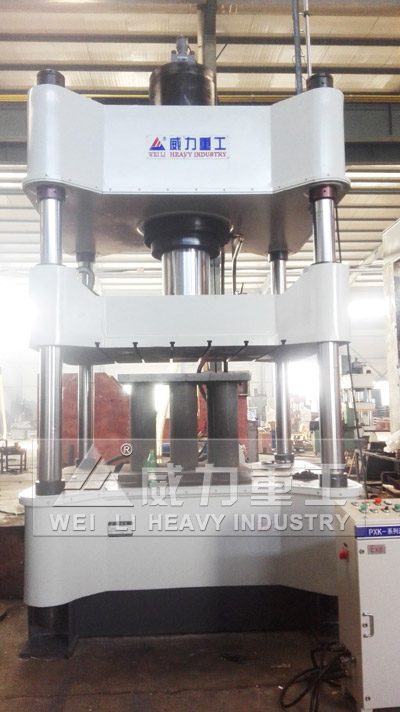

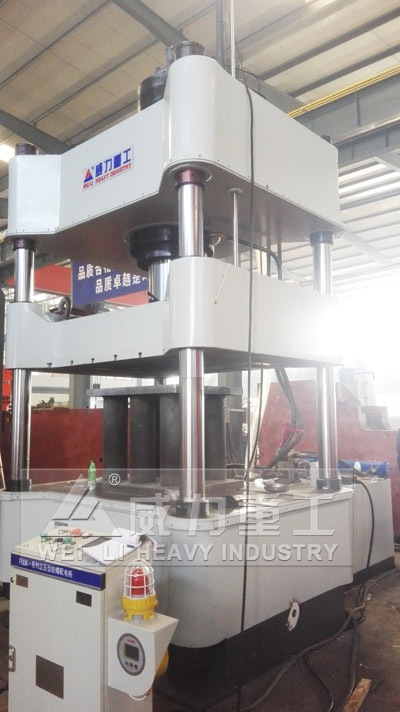

威力重工400噸高配置液壓機

　　6、設備工作環境



　　6.1、電源：三相380V（正負5%）,50HZ。



　　6.2、工作環境溫度：0~40攝氏度。



　　7、主要元件選購

序號	名稱	生產商	備注
1	插裝集成閥	山東益誠液壓機械制造總公司
2	先導電磁閥	山東益誠液壓機械制造總公司
3	高壓油泵	啟東津達高壓油泵有限公司
4	電機	山東開元電機有限公司
5	行程開關（無觸點開關）	OMRON歐姆龍，黃山
6	主令按鈕開關	Schneider施耐德，正泰
7	壓力表	無錫壓力表廠
8	交流接觸器	CHINT正泰集團、F&F等
9	控制變壓器
10	自動空氣斷路器
11	熱繼電器
12	時間繼電器
13	密封圈	德國OBS、SZC
14	可編程序控制器	OMRON歐姆龍、臺灣臺達

　　8、主要技術參數

序號	項目		單位	規格
1	公稱力		KN	4000
2	頂出力		KN	630
2	液體很大工作壓力		MP	25
4	滑塊很大行程		Mm	800
5	頂出缸很大行程		Mm	300
6	滑塊距工作臺面很大距離		Mm	1250
7	滑塊行程速度	空載下行	Mm/s	100
		工作	Mm/s	8-12
		回程	Mm/s	60
8	工作臺有效面積	左右	Mm	1200
		前后	Mm	1200
9	主機輪廓尺寸	左右	Mm	3235
		前后	Mm	2200
		地面以上	Mm	4500
10	電動機總功率		KW	22
