駕駛室頂棚拉伸液壓機
三梁四柱拉伸液壓機主要用于汽車門板、汽車導流罩、汽車擋泥板、保險杠、駕駛室頂棚、汽車內飾等一系列
三梁四柱拉伸液壓機主要用于汽車門板、汽車導流罩、汽車擋泥板、保險杠、駕駛室頂棚、汽車內飾等一系列汽車配件的拉伸成型。做這種工藝的液壓機一般噸位在630噸以上，同一臺設......
咨詢熱線：18306370829
- 產品介紹
駕駛室頂棚拉伸液壓機
三梁四柱拉伸液壓機主要用于汽車門板、汽車導流罩、汽車擋泥板、保險杠、駕駛室頂棚、汽車內飾等一系列汽車配件的拉伸成型。做這種工藝的液壓機一般噸位在630噸以上，同一臺設備，配備不同的模具可以壓制不同的工件，接下來，我們一起看看威力重工1000噸駕駛室頂棚拉伸液壓機性能特點。

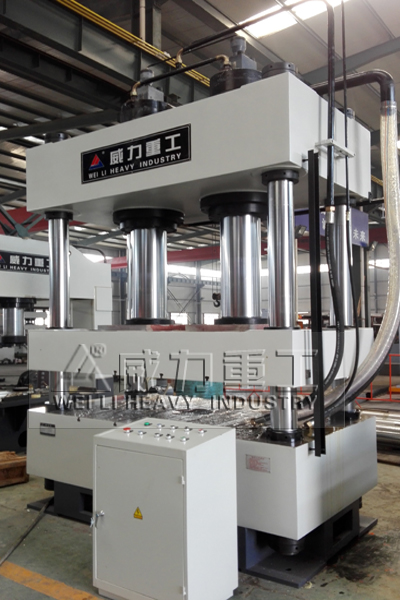

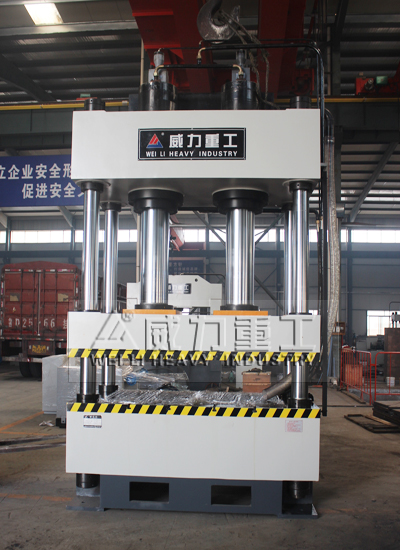

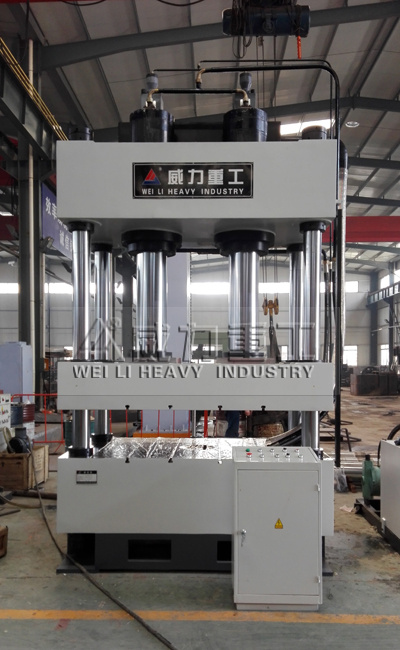

車間實物圖

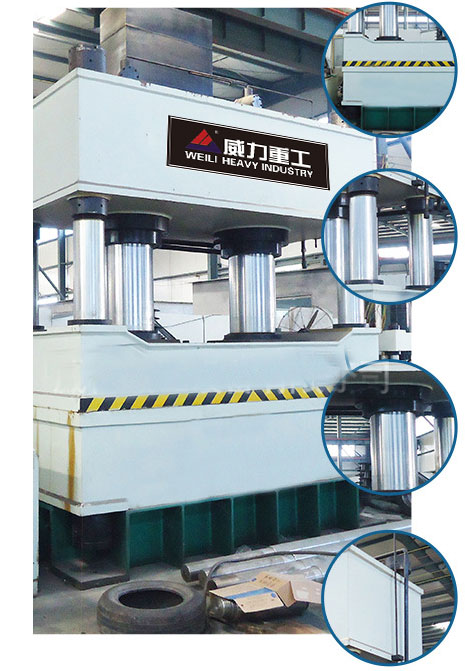

工作臺工作臺采用整體45號鑄鋼鑄造而成，具有良好的剛性強度，大噸位及大臺面采用二保焊接完成，焊接后并經回火處理來確保機身強度，使機身在使用過程中變形量更小。采用整體45號鑄鋼鑄造而成，具有良好的剛性強度，大噸位及大臺面采用二保焊接完成，焊接后并經回火處理來確保機身強度，使機身在使用過程中變形量更小。
主柱采用45號圓鋼，并作鍍鉻處理，確保不會生銹，滑套（導套）采用耐磨鑄 鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。
液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。
主要技術參數
| 技術參數 | YW32-630T | YW32-630T/A | YW32-800T | YW32-800T/A | YW32-1000T | YW32-1000T/A | YW32-1600T | YW32-2000T |
| 公稱力（KN） | 6300 | 6300 | 8000 | 8000 | 10000 | 10000 | 16000 | 20000 |
| 頂出壓力（KN） | 1000 | 1000 | 1800 | 1800 | 2000 | 2000 | 2500 | 2500 |
| 回程壓力（KN） | 1250 | 1250 | 850 | 850 | 1000 | 1300 | 2500 | 2500 |
| 滑塊行程 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1000 |
| 頂出行程 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 500 |
| 開口高度 | 1500 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | 2000 |
| 下行速度（mm/s） | 150 | 100 | 120 | 150 | 120 | 200 | 150-200 | 150 |
| 工作速度（mm/s） | 4—10 | 8—20 | 5—12 | 10—25 | 5—12 | 5—20 | 5—12 | 4—10 |
| 回程速度（mm/s） | 60 | 100 | 90 | 150 | 90 | 60-150 | 150 | 150 |
| 工作臺面有效尺寸（左右） | 1500 | 2000 | 1500 | 2000 | 1500 | 2500 | 2500 | 2500 |
| 工作臺面有效尺寸（前后） | 1500 | 1600 | 1500 | 1600 | 1500 | 1800 | 1800 | 1800 |
| 電機功率 | 60 | 80 | 66 | 30 | 74 | 74 | 90 | 90 |
注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求訂做。
2、滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。
性能優勢
1、框架式結構，剛性好，精度高，四柱式結構簡單，經濟使用。
2、液壓控制采用插裝集成系統，沖擊小，動作可靠，使用壽命長，泄露點少。
3、新型油缸密封元件，可靠性強，壽命長。
4、拉伸、壓邊塊可連成一體，實現單動工藝動作。
5、導動自動潤滑裝置
6、機電一體化安全裝置
7、電氣系統采用PLC控制
汽車頂棚拉伸液壓機
安裝和調試四柱液壓機的相關方法：
a.首先對整機進行清洗，擦拭掉機器上的防銹油。
b.開始接通準備好的冷卻水。
c.把液壓油注入到油箱里，在這里推薦大家使用68#液壓油，注入的油量大約在270升左右。
d.接通電源，檢查線路是否完好，啟動電機，注意觀察電機旋轉方向。
e.在上下工作臺之間安裝一個墊塊。
f.注意檢查行程開關有沒有松動，檢查是否需要對其進行重新調整。
g.完成前面工作后，進行手動啟動。
在進行手動啟動時要注意以下事項：
(1)啟動液壓泵，把繼電器調節至2-5Mpa，
(2)把選擇開關打開至手動狀態。
(3)按（主缸快進）鍵，使活動梁下行至模具閉合,此時可將壓力繼電器壓力逐漸提高到工作壓力，再按（主缸復位），主缸復位后按料缸頂出和料缸復位；完成手動循環操作。
(4)當不需要料缸工作時，把料缸關掉。
駕駛室頂棚拉伸液壓機使用須知
a.操作前注意事項
1.檢查機床各緊固件是否牢靠，各運轉部分及滑動面有無障礙物，液壓儲油箱的油量、油質是否充足良好，限位裝置及安全保護裝置是否完善，電路及接地是否良好。1.2擦拭導軌及油缸活塞裸露部分并涂新油，同時按潤滑規定進行加油。
2.清除壓頭行程空間和模具空間的雜物。
3.運轉3～5分鐘，檢查各按鈕、開關、閥門、限位裝置是否靈活可靠，確認液壓系統壓力正常、工作橫梁運動靈活后方可開始工作。
b.操作注意事項
1.操作時被壓工件要放在工作臺面中間與主軸同心，并墊放平穩。若使用模具，也必須在臺中間位置，并緊固牢靠。液壓機在工作過程中,嚴禁檢修或調整模具。
2.壓長、大工件時要用支架撐好，避免由于工件受力變形在松壓時傾倒。不準用手扶被壓工件。
3.校正或壓制工件時，應將工件置于壓頭的中心位置進行，不準偏壓。壓頭要慢慢接近工件，防止工件受力迸出。
