315噸四柱液壓機_315噸法蘭冷壓成型機



　　YW32-315T四柱液壓機是山東威力重工機床有限公司為河北客戶定做的通用型壓力機，該機主要從事于法蘭盤毛坯件的冷壓成型，機器采用三梁四柱結構，由主機、液壓系統、電氣控制系統組成，一機多用，更換模具即可生產其他工件。



　　315噸法蘭冷壓成型機車間實物圖及試樣現場圖：

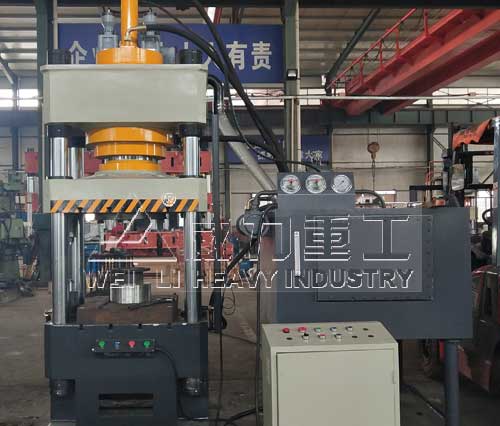

315噸三梁四柱液壓機

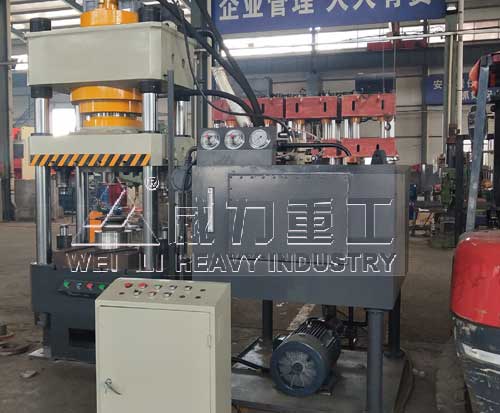

315噸法蘭盤冷壓成型液壓機

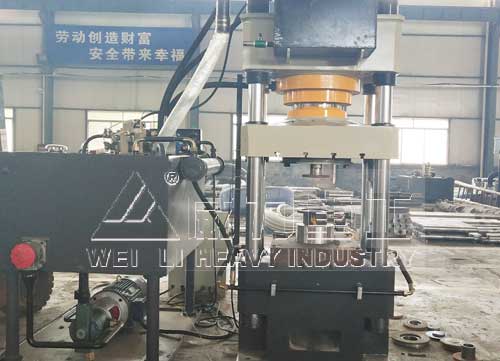

315噸四柱液壓機后視圖

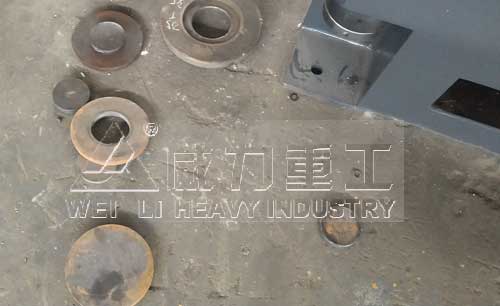

法蘭毛坯件冷壓成型

　　YW32-315T四柱液壓機主要技術參數：

公稱壓力	3150	KN
系統最大壓力	25	mpa
滑動工作臺最大行程	600	mm
滑動工作臺至下工作臺距離	800	mm
空載速度	80	mm/s
工作臺有效面積	1300x900	mm
電機功率	18.5	kw

　　315噸四柱液壓機主要性能特點：



　　三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。



　　1：可訂做液壓機各種型號下頂缸



　　2：沖裁緩沖裝置



　　3：PLC觸摸屏控制分流



　　4：快速行程充液裝置



　　5：20T---1000T可根據客戶要求特殊定做



　　※功能：本系列液壓機適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等也可從事校正、壓裝、塑料制品及粉末制品的壓制成型。



　　1、汽車零部件；車身覆蓋件、制動片、油箱、底盤、橋殼、保險杠。



　　2、家用電器：洗衣機、電飯鍋、電視機、冰箱、空調等零件。



　　3、廚房用具：洗滌槽、壺具、其它各種容器。



　　315噸四柱液壓機安裝和調試步驟：

315噸四柱液壓機客戶現場安裝調試圖

　　(一)315噸四柱液壓機安裝：



　　1、首先將油壓機安裝在平整的混凝土基礎上，或樓層面加強的平整鋼板上，以保證機器的平穩運行。



　　2、油壓機安裝起吊時應注意重心位置，切勿將儀表、管路，線路外觀油漆碰傷，做到安全可靠。



　　3、油壓機安裝時應校平工作臺平面對基礎平面的平行度小于0.15/1000mm.



　　（二）315噸四柱液壓機調試：



　　1、安裝完畢后，調試時首先應該擦去防銹油脂，并進行徹底清污除塵。



　　2、向油箱內注入經過濾后的干凈液壓油，注油量應該大于顯示油量的油標尺的2/3以上。



　　3、接通外線電源，接好后啟動電機，觀察電動機的轉向應與油泵規定的運轉方向一致。



　　4、將試壓墊筒清理干凈，放置在油壓機旁邊。



　　5、液壓機手動試車調試。
