2000噸耐火磚成型液壓機
本機是山東未來重工機床有限公司為衡水客戶定做的耐火磚成型壓力機，噸位為2000噸，結構為三梁四柱式，帶
本機是山東未來重工機床有限公司為衡水客戶定做的耐火磚成型壓力機，噸位為2000噸，結構為三梁四柱式，帶有自動送料機，2000噸耐火磚成型液壓機的優點是有利于氣體的排除和實現自......
咨詢熱線：18306370829
- 產品介紹

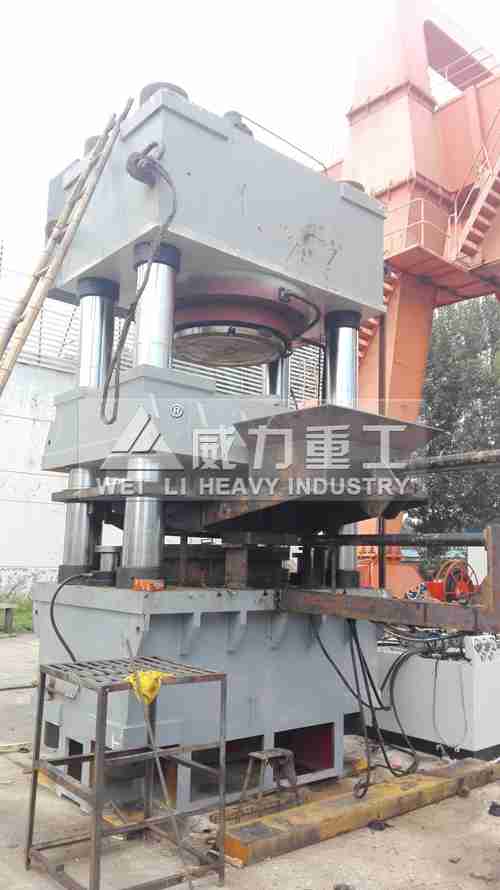

2000噸耐火磚成型液壓機裝配現場實拍圖
本機是山東未來重工機床有限公司為衡水客戶定做的耐火磚成型壓力機，噸位為2000噸，結構為三梁四柱式，帶有自動送料機，2000噸耐火磚成型液壓機的優點是有利于氣體的排除和實現自動控制，獲得密度均勻、尺寸精確、很少有層裂的磚坯。
2000噸耐火磚成型液壓機性能及結構概述:
1.1、液壓機機身采用三梁四柱式結構：由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部?件組成。上橫梁、滑塊和工作臺采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力。液壓機的立柱為優質45#鋼，表面中頻淬火并鍍鉻處理。
1.2、液壓機的壓制缸由活塞缸或柱塞油缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用?壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。
1.3、液壓機的工作臺與滑塊上均有T形槽，便于用戶模具安裝。

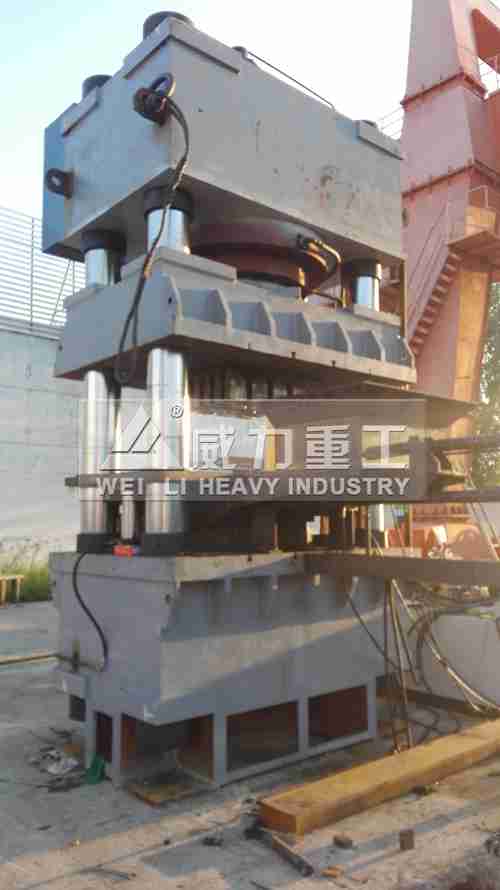

2000噸四柱液壓機外形實拍圖
2000噸四柱液壓機的液壓系統:
2.1、液壓系統裝置在液壓機的機身右側。
2.2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
2.3、液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和?回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。液壓機的油泵吸油口裝有直通式吸油濾油???器，確保油的清潔度，保證了油泵和閥的使用壽命。
2.4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。

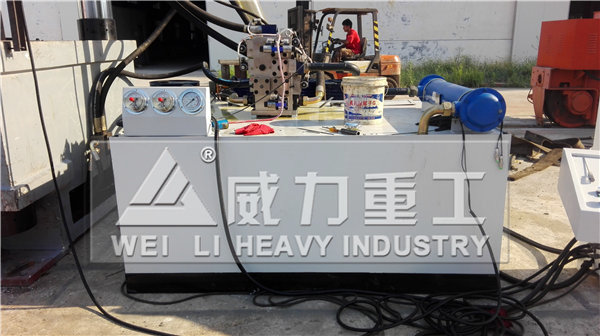

液壓系統
2000噸耐火磚成型液壓機的電氣控制系統：
3.1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。
3.2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3.3、液壓機設有集中操作控制面板，面板上布置有必要的操作按鈕和選擇開關。

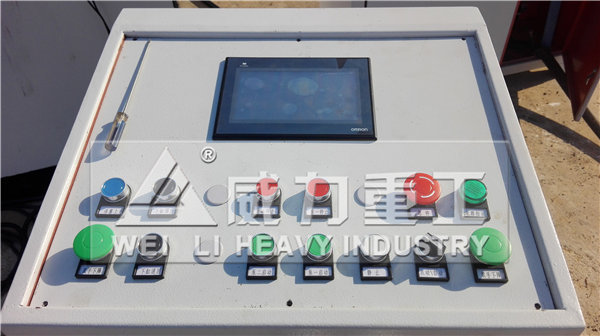

電氣控制系統
四柱液壓機的操作方式:
4.1、壓力機設有點動、半自動操作方式。
4.2、液壓機的滑塊行程有行程控制裝置調整。
4.3、操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。
五、液壓機的安全保護裝置:
5.1、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。
5.2、滑塊在上、下限位處均設有限位開關。
5.3、在活塞式油缸下腔設置液壓支撐保險回路。
六、液壓機的設備工作環境:
6.1、電源：三相380v50HZ
6.2、工作環境溫度：0～40℃

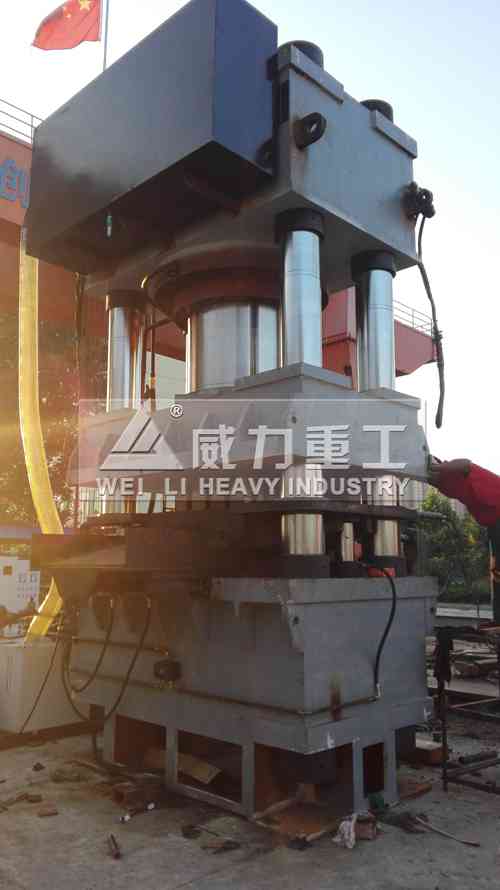

2000噸耐火磚成型液壓機試機
2000噸耐火磚成型液壓機技術參數
公稱壓力：5000X4(kn)
回程力：600KN（2個回程油缸）
液體很大工作壓力：25（Mpa）
滑塊很大行程：1200(mm)
滑塊底面至工作臺很大開口尺寸：2300(mm)
工作臺有效尺寸：左右2200(mm) 前后2000(mm)
滑塊速度約：快下150（mm/s） 工作15（mm/s） 回程120（mm/s）
定量柱塞泵：250ml/rX2
保壓時間：0-10（min）可調
主電機功率：132X2(kw)（四級）
根據用戶的生產產品和工藝的不同我公司生產的2000噸三梁四柱液壓機還為用戶配有以下選配裝置
※PLC數控控制裝置※不同噸位下頂缸※緩沖裝置※油溫冷卻裝置※壓力數顯表※油溫顯示器※油液加熱裝置※可移動工作臺
