160噸全自動陶瓷粉末成型機



　　160噸全自動陶瓷粉末成型液壓機是山東威力重工為天津客戶量身定做的粉末成型機，專門用來壓制陶瓷產品的，本機由主機和泵站還有電氣控制系統組成。該系列液壓機適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷（熱）擠壓金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等工藝。



　　機器具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式；機器的工作壓力、壓制速度，空載快下行和減速的行和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，不帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。除具有上述功能外，頂出罐還具有頂出、延時、自動退回。



　

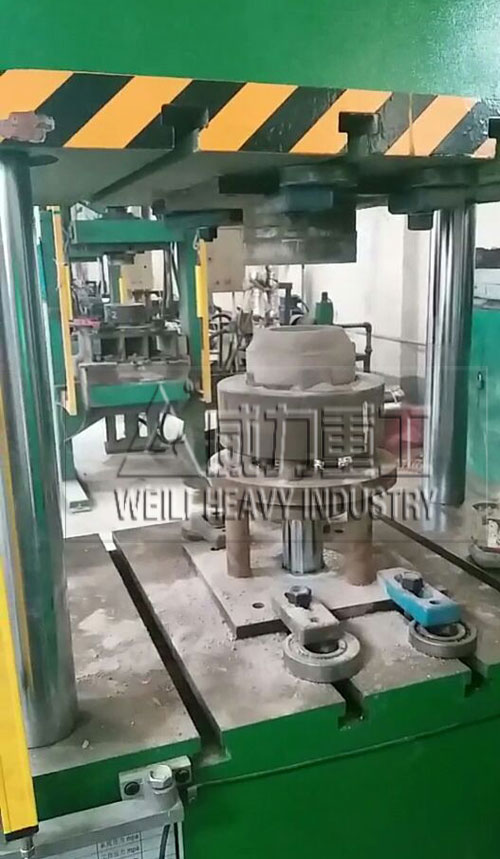

160噸液壓機生產車間實拍圖片

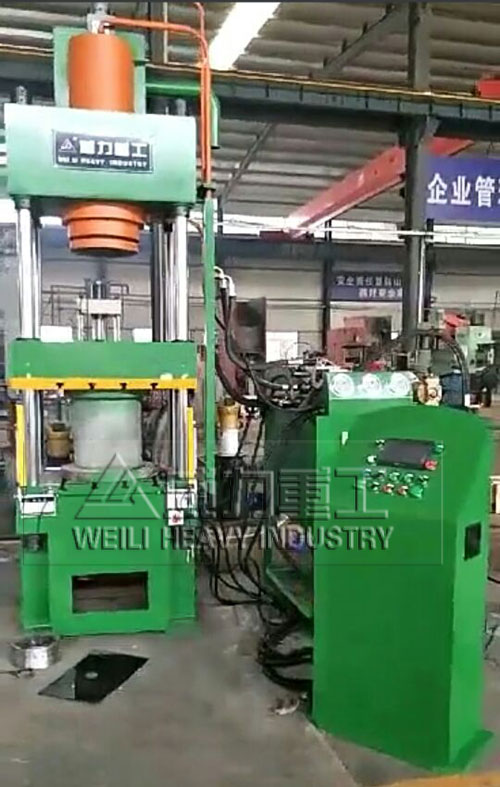

YW32-160T四柱液壓機

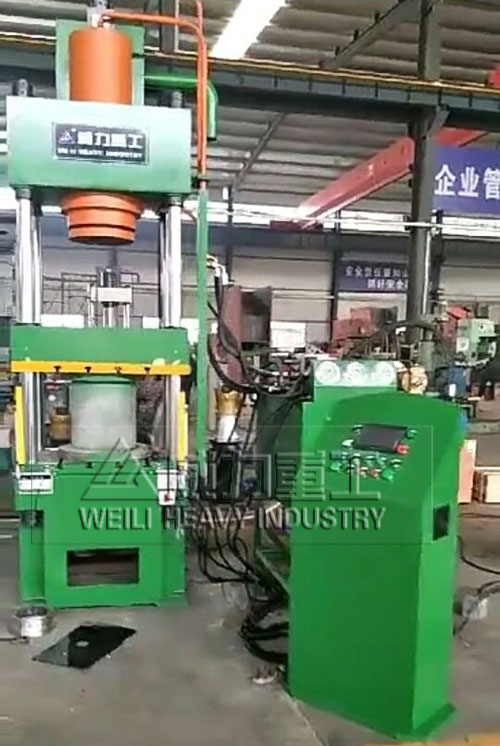

160噸陶瓷粉末成型機車間實物拍攝

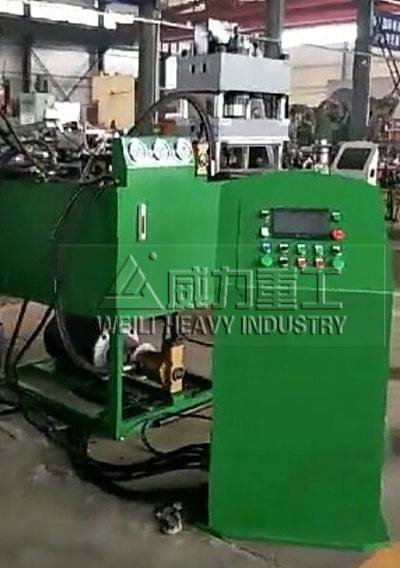

160噸液壓機配備的液壓泵以及電氣系統

　　客戶生產車間試壓產品圖片

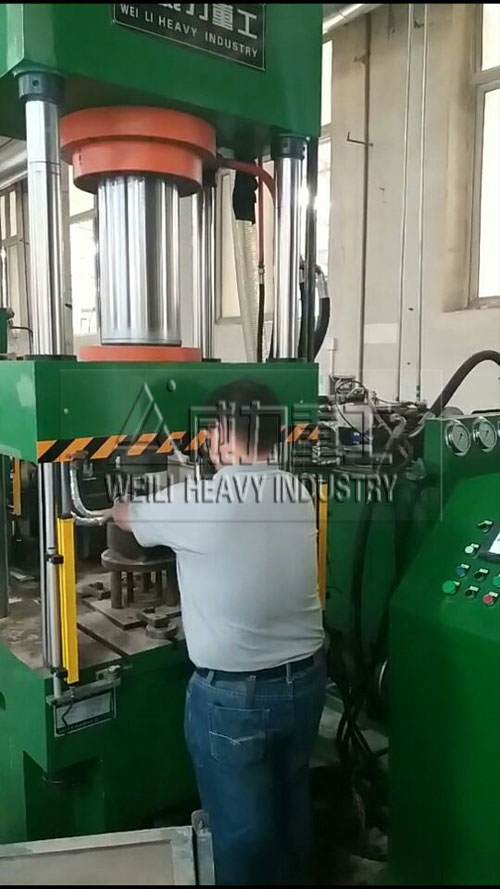

客戶將陶瓷粉末放入模具

陶瓷粉末制品壓制成型頂出

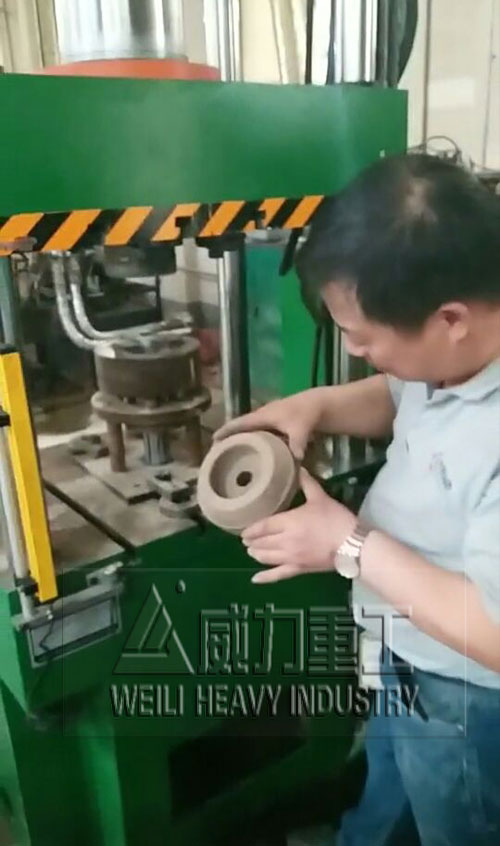

客戶將壓制完好的陶瓷粉末產品取出

160噸全自動陶瓷粉末成型機結構介紹



　　機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架；機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。



　　上梁、工作臺、滑塊等大件為鋼板焊接件，材料為Q235-A；經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數;采用二氧化碳氣體保護焊加手工電弧焊焊接，焊接質量達到標準，并進行回火處理，消除內應力。



　　液壓系統：本機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾，液位顯示等多種裝置。液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。



　　電氣系統：電氣控制系統部分采用點動、半自動，可實現定程定壓兩種工藝方式，壓機液體工作壓力、滑塊行程均可根據工藝需要進行調整，并具備保壓功能。本設備采用公頻50HZ,AC.P3.400V.1N.為主電源。閥用電磁鐵采用AC220V.為電源。控制用繼電器、光柵等采用DC24V.為電源。



　　操作系統可實現調整、半自動二種操作方式。操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。半自動：按壓工作按鈕，完成一次工藝循環。滑塊行程由行程控制裝置調整。主缸由遠程調壓閥進行調壓。



　　安全裝置：發生異常時，按“急停”按鈕，電機停止運行。和其它動作停止運行。電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。



　　超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。
