壓磚托板1000噸四柱液壓機



　　YW32-1000T四柱液壓機是山東威力重工機床有限公司為磚托板生產廠家定做的專用壓力機，可以模壓生產各種規格和材質的磚托板。該機采用三梁四柱結構，液壓系統內部集成。本機器由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成一整體。主機部分包括機身、主缸等組成?？刂茩C構包括動力機構、限程裝置、管路及電氣控制操縱箱等部分組成。

1000噸四柱液壓機車間裝配現場圖

　　1000噸四柱液壓機生產磚托板客戶現場圖：

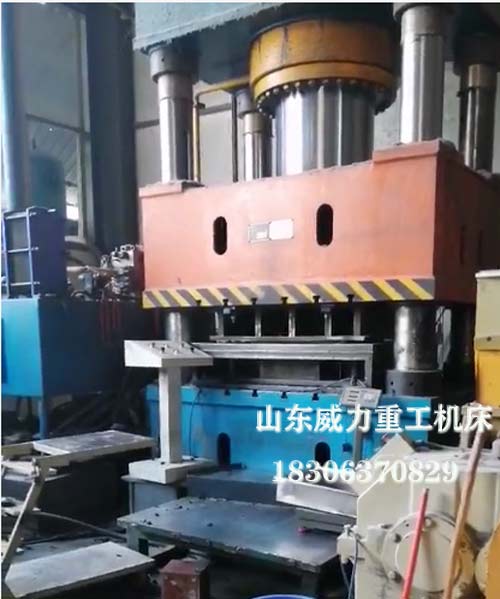

磚托板成型液壓機

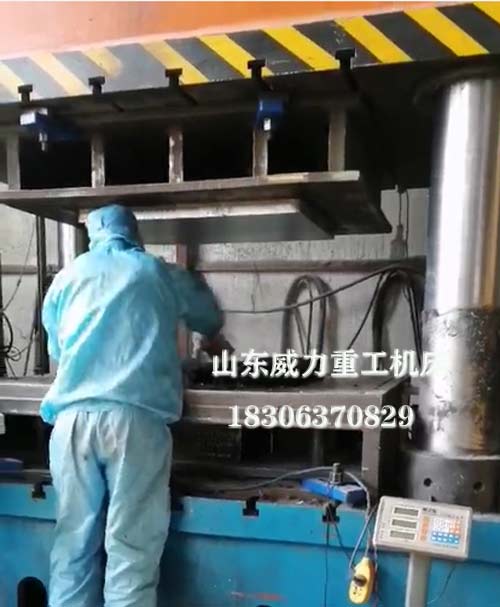

磚托板壓制現場圖

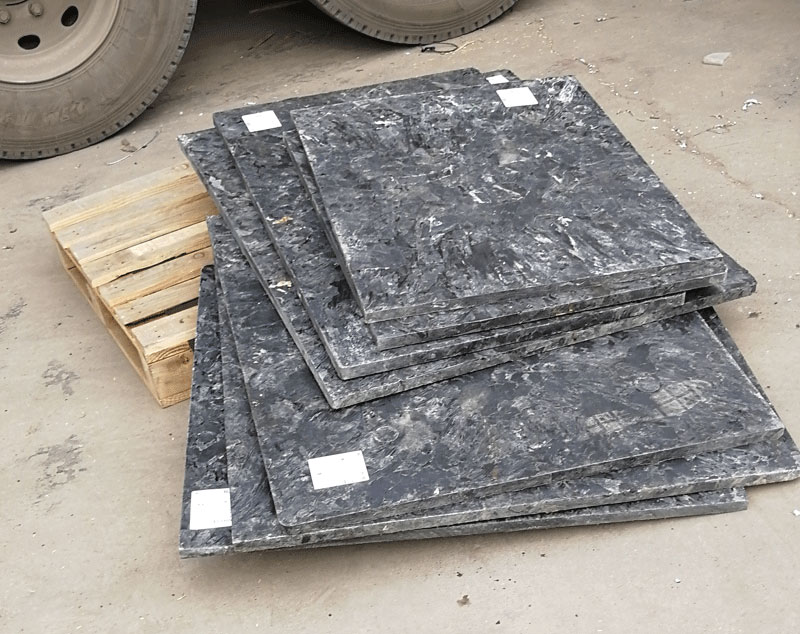

壓制成型的磚托板

　　磚托板成型1000噸四柱液壓機主要技術參數：

項目	單位	參數
公稱力	kn	10000
系統壓力	mpa	25
工作臺有效尺寸	mm	1800*1600
最大開口高度	mm	1600
滑塊有效行程	mm	1000
最大下行速度	mm/s	100
最大回程速度	mm/s	90
頂出缸噸位	T	200
頂出缸頂出行程	mm	300
電機功率	kw	37*2

備注	此機器帶有PLC控制系統、水冷散熱系統及自動潤滑系統。

　　1000噸四柱液壓機性能特點：



　　1、四柱式結構，剛性好、精度高；結構緊湊、性價比高經濟適用。



　　2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。



　　3、新型油缸密封元件，可靠性強，壽命長。



　　4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。



　　5、導軌自動潤滑裝置。



　　6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。



　　7、電氣系統采用PLC控制。



　　8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。



　　9、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。



　　磚托板壓制成型工藝過程：



　　磚托板是晾曬免燒磚的一種托板，是一種新興的免燒磚托板。復合磚機托板的壓制成型壓制成型工藝分為冷壓和熱壓兩種，采用冷壓工藝的，直接將制備好的團狀復合填充體，置于模具內的托板框架上面，在液壓機內常溫壓制成型，脫模后修邊即成；對采用熱壓工藝的，將制備好的粒狀復合填充材料，均勻鋪在托板框架上下及四周，在熱壓機內加熱加壓，壓制而成。
